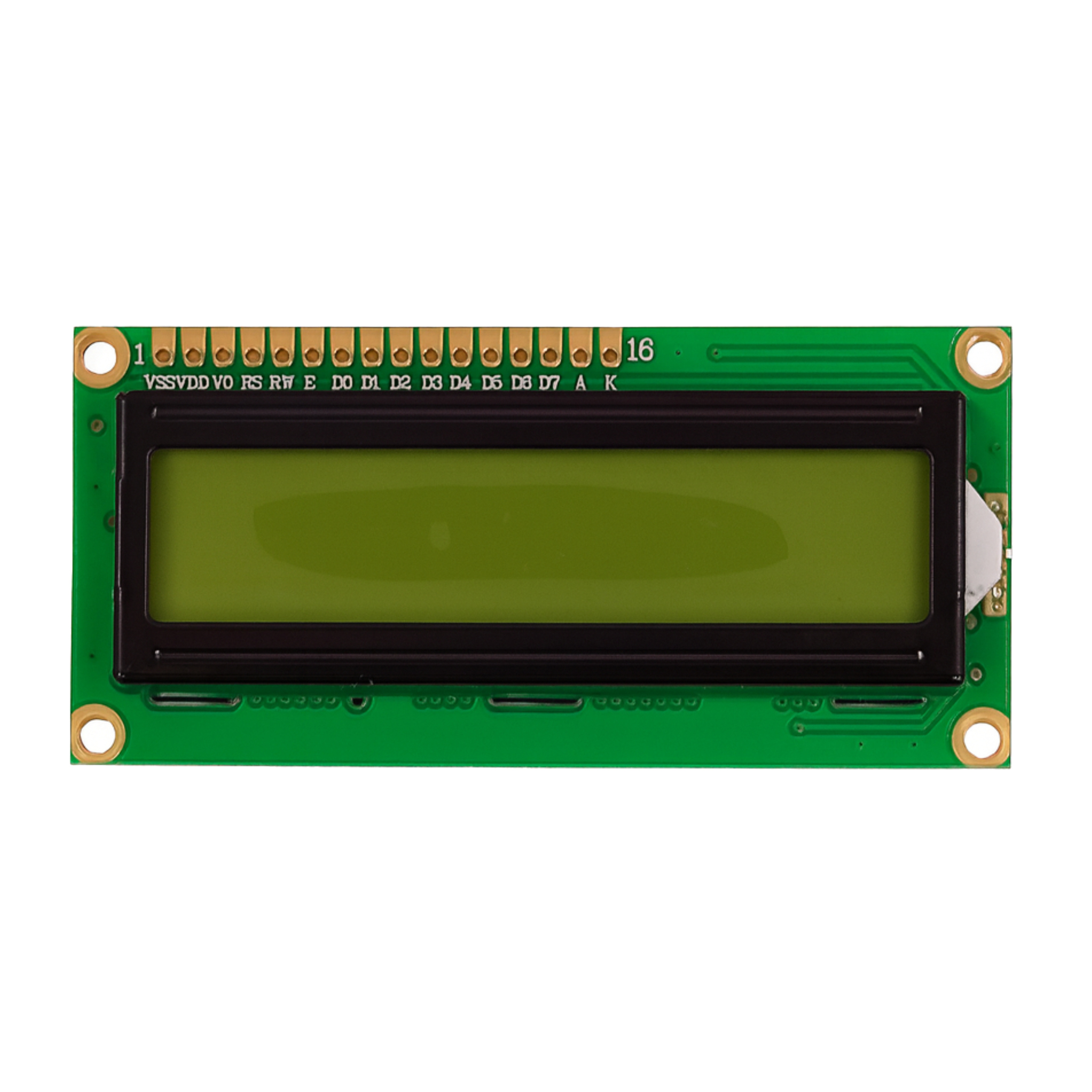

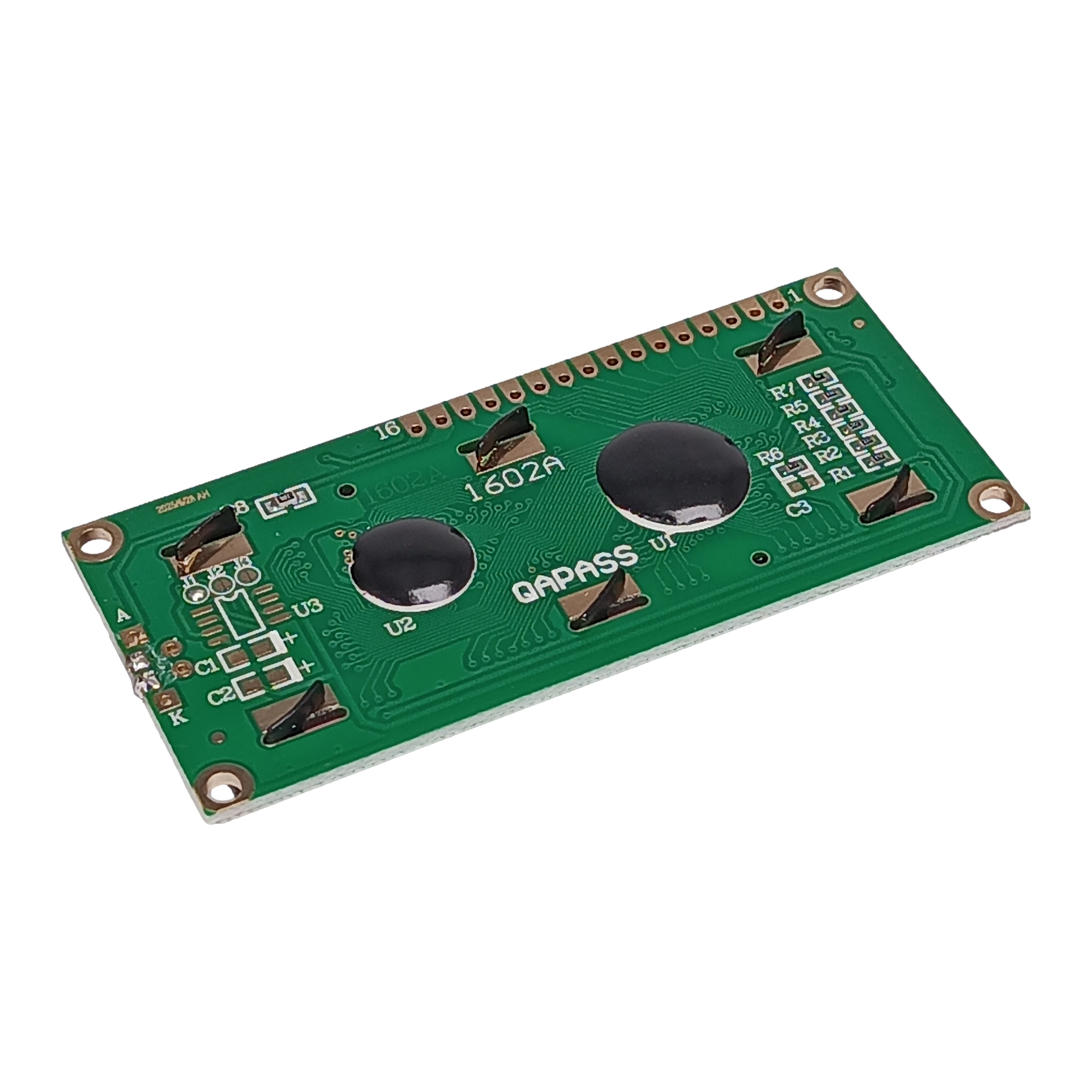

Wyświetlacz LCD 2x16 do projektów DIY – czytelny interfejs i prosta integracja
Wyświetlacz alfanumeryczny 2x16 znaków z kontrolerem zgodnym z HD44780 to klasyczny moduł LCD używany w elektronice hobbystycznej i profesjonalnej. Pozwala w prosty sposób wyświetlać tekst, liczby, komunikaty systemowe czy proste ikony w dwuwierszowej formie.
Dzięki standardowemu złączu i rozkładowi pinów moduł szybko podłączysz do Arduino, STM32, ESP32, AVR, PIC i wielu innych mikrokontrolerów. Idealnie sprawdzi się jako:
- ekran statusu w zasilaczu warsztatowym,
- widoczny z daleka wyświetlacz parametrów w stacji lutowniczej,
- panel tekstowy w prostym termostacie lub sterowniku oświetlenia.

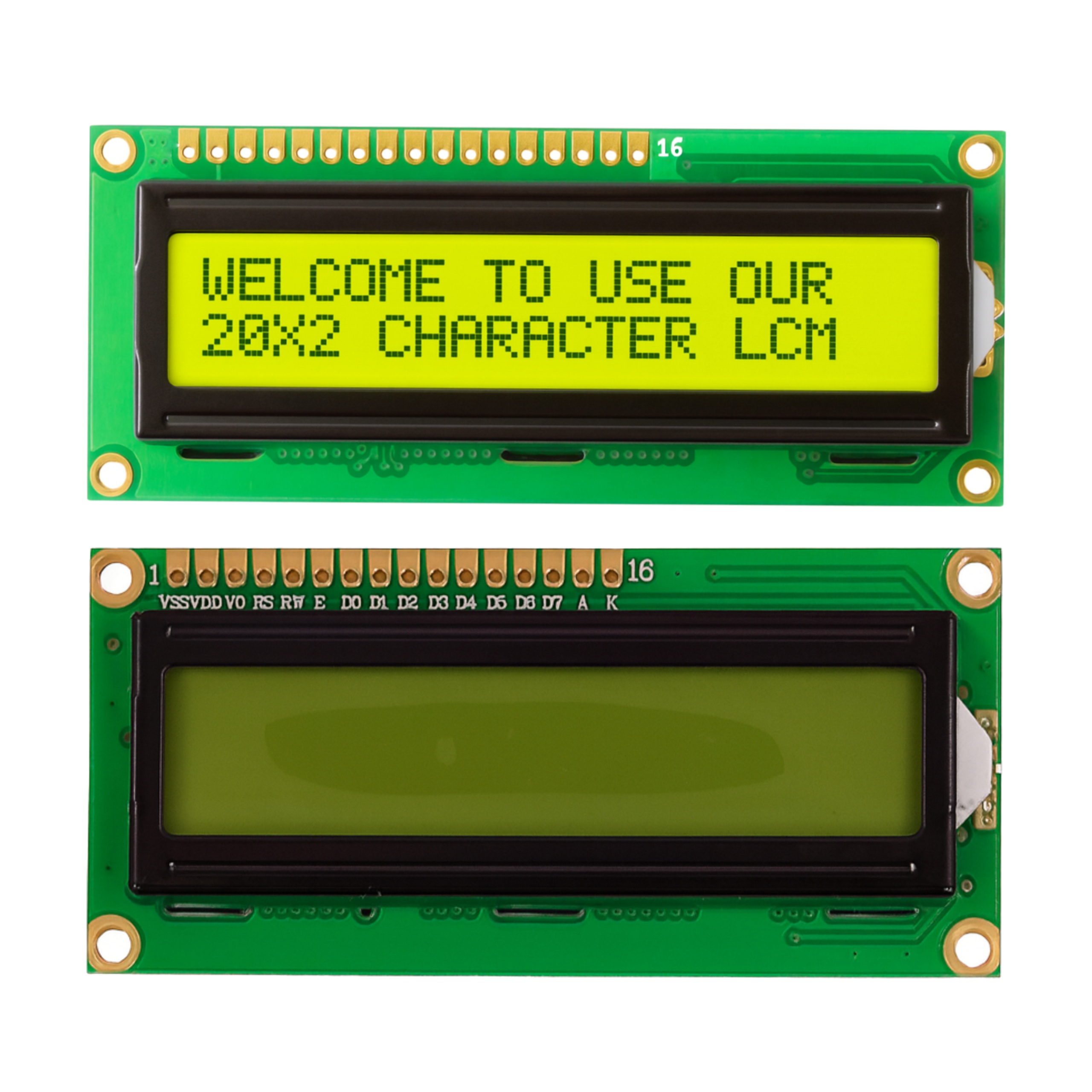

Żółte podświetlenie i czarne znaki – wysoka czytelność w różnych warunkach
Matryca pracuje w konfiguracji żółte podświetlenie + czarne znaki, co zapewnia dobry kontrast i komfort odczytu zarówno w pomieszczeniach, jak i w słabiej oświetlonych warunkach. Podświetlenie jest zasilane z osobnych pinów LEDA / LEDK, więc możesz sterować jego jasnością lub całkowicie je wyłączyć.
Takie połączenie kolorów sprawdza się świetnie w:
- panelach urządzeń w warsztacie, gdzie światło bywa nierównomierne,
- prototypach sterowników montowanych w obudowach z małym okienkiem,
- amatorskich urządzeniach pomiarowych używanych w piwnicach, garażach lub na hali.
Elastyczne sterowanie: tryb 4-bit i 8-bit – oszczędzanie pinów mikrokontrolera
Moduł obsługuje zarówno tryb 8‑bitowy, jak i tryb 4‑bitowy, co pozwala dopasować sposób podłączenia do liczby dostępnych pinów w projekcie. W trybie 4‑bitowym wykorzystujesz tylko cztery linie danych plus sygnały sterujące, dzięki czemu oszczędzasz zasoby mikrokontrolera.
Dodatkowo istnieje możliwość pracy z odczytem flagi zajętości lub bez odczytu (z linią R/W na stałe w stanie niskim), co upraszcza oprogramowanie w prostych projektach. Praktyczne zastosowania:
- tryb 4‑bitowy – w małych płytkach z ESP8266/ESP32, gdzie większość pinów jest zajęta przez Wi-Fi i czujniki,
- tryb 8‑bitowy – gdy zależy Ci na maksymalnej szybkości odświeżania w złożonych menu i licznych ekranach statusu.
Zasilanie 5 V i niski pobór prądu – idealny do zasilaczy USB i układów mobilnych
Wyświetlacz jest zasilany z napięcia 5 V, dzięki czemu bezpośrednio współpracuje z większością płytek rozwojowych i popularnych zasilaczy USB. Średni pobór prądu na poziomie ok. 10 mA (bez skrajnie mocnego podświetlenia) pozwala stosować go także w projektach zasilanych z powerbanku czy przetwornicy step‑up.
Takie parametry zasilania są szczególnie ważne w:
- przenośnych miernikach i testerach, które działają z baterii lub powerbanku,
- urządzeniach montowanych w samochodzie, gdzie korzystasz z przetwornicy 12 V → 5 V,
- prototypach zasilanych z portu USB komputera – bez ryzyka nadmiernego obciążenia.

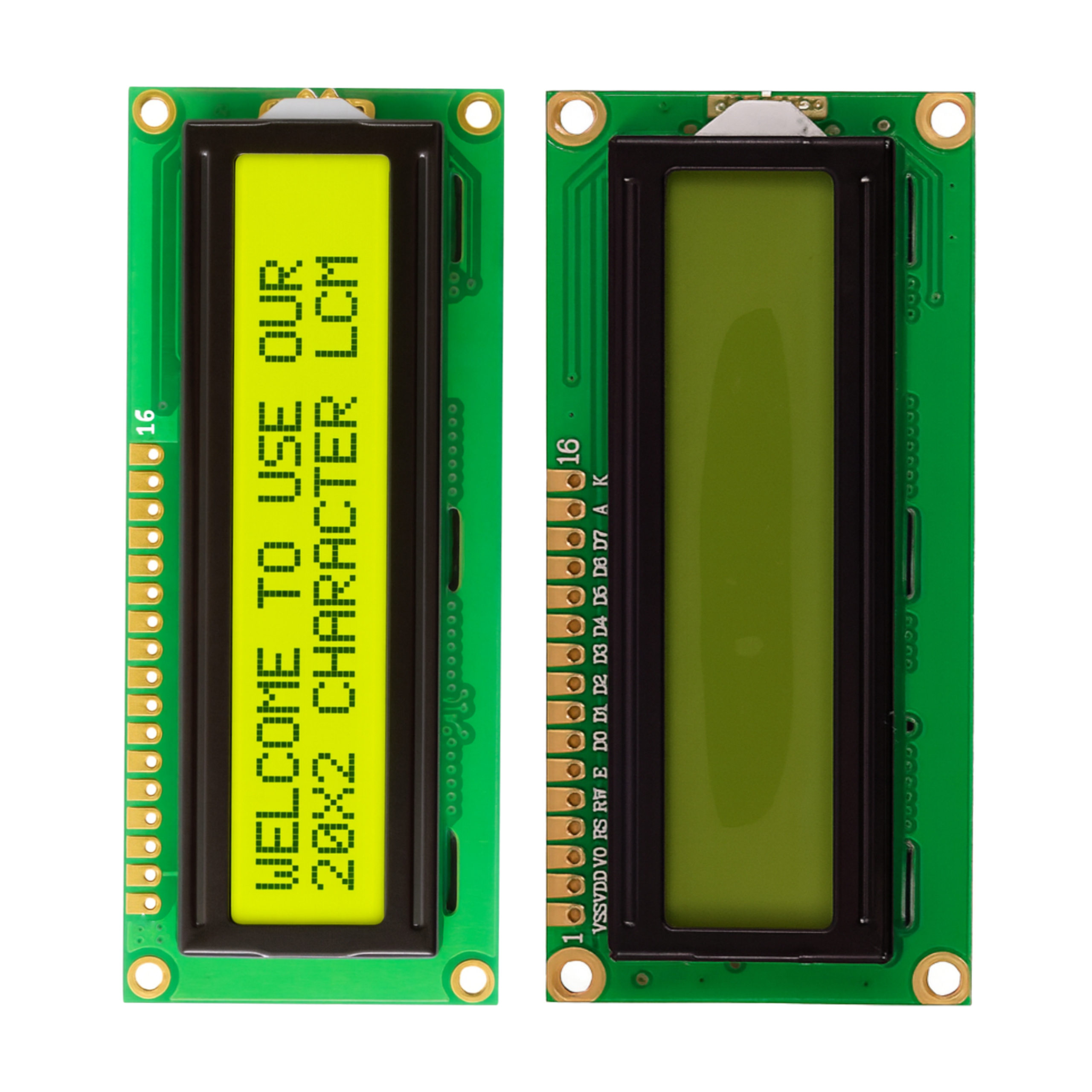

Kompaktowe wymiary i wygodny montaż w obudowach
Płytka ma rozmiar ok. 86 x 36 x 13,5 mm, co ułatwia jej montaż w typowych obudowach z panelem czołowym. Okienko wyświetlacza dobrze wpasowuje się w wycięcia w obudowach uniwersalnych i panelach czołowych z akrylu.
Rozmiar pojedynczego znaku to około 2,45 x 5,0 mm, co zapewnia dobrą widoczność z kilku metrów. Przykładowe zastosowania:
- front panel z przełącznikami i tym LCD w zasilaczu laboratoryjnym,
- obudowa akrylowa na drukarce 3D z wkomponowanym wyświetlaczem stanu pracy,
- kompaktowe projekty montowane w szafkach sterowniczych lub rozdzielniach.
Szeroki zakres temperatur i definiowane znaki – niezawodność i personalizacja
Moduł pracuje stabilnie w zakresie od ok. -20°C do +70°C, co pozwala stosować go w domowych, warsztatowych i półprzemysłowych warunkach. Nadaje się zarówno do urządzeń montowanych w chłodnych pomieszczeniach, jak i w cieplejszym otoczeniu, np. blisko zasilaczy czy elementów grzejnych.
Kontroler HD44780 daje możliwość tworzenia własnych znaków (CGRAM), dzięki czemu możesz wyświetlać niestandardowe ikonki: stopnie Celsjusza, wskaźnik baterii, strzałki, symbole pomp, wentylatorów i wiele innych. To szczególnie przydatne w:
- stacjach pogodowych z ikonami temperatury i wilgotności,
- sterownikach CO/ogrzewania z prostymi piktogramami trybów pracy,
- projektach edukacyjnych, gdzie uczysz się programowania wyświetlaczy krok po kroku.
Najważniejsze cechy i korzyści
- 2 linie po 16 znaków – wygodne prezentowanie tekstu, menu, komunikatów i wartości pomiarowych.
- Zgodność z HD44780 – wsparcie w bibliotekach dla Arduino (np. LiquidCrystal) i wielu innych platform.
- Praca w trybie 4‑bit i 8‑bit – możliwość dopasowania do ilości dostępnych pinów w projekcie.
- Zasilanie 5 V – bezpośrednia współpraca z popularnymi płytkami i zasilaczami USB.
- Żółte podświetlenie i czarne znaki – wysoka czytelność nawet w słabych warunkach oświetleniowych.
- Niski pobór prądu (~10 mA) – idealny do urządzeń zasilanych bateryjnie lub z powerbanku.
- Możliwość definiowania własnych znaków – tworzenie ikon i wskaźników dopasowanych do Twojego projektu.
- Szeroki zakres temperatur pracy – niezawodne działanie w typowych zastosowaniach domowych i warsztatowych.
- Kompaktowe wymiary – łatwy montaż w obudowach i panelach czołowych.
- Oddzielne piny podświetlenia – kontrola jasności, możliwość oszczędzania energii.
Specyfikacja techniczna
- Typ wyświetlacza: alfanumeryczny LCD
- Liczba znaków: 2 linie x 16 znaków
- Kontroler: zgodny z HD44780
- Kolor podświetlenia: żółte
- Kolor znaków: czarne
- Napięcie zasilania logiki (VDD): 5 V DC
- Napięcie zasilania podświetlenia (LEDA/LEDK): 5 V DC
- Średni pobór prądu: ok. 10 mA (bez skrajnie mocnego świecenia podświetlenia)
- Regulacja kontrastu: pin V0 (wymaga potencjometru)
- Tryby pracy danych: 4‑bitowy i 8‑bitowy
- Linie sterujące: RS, R/W, E
- Linie danych: DB0–DB7

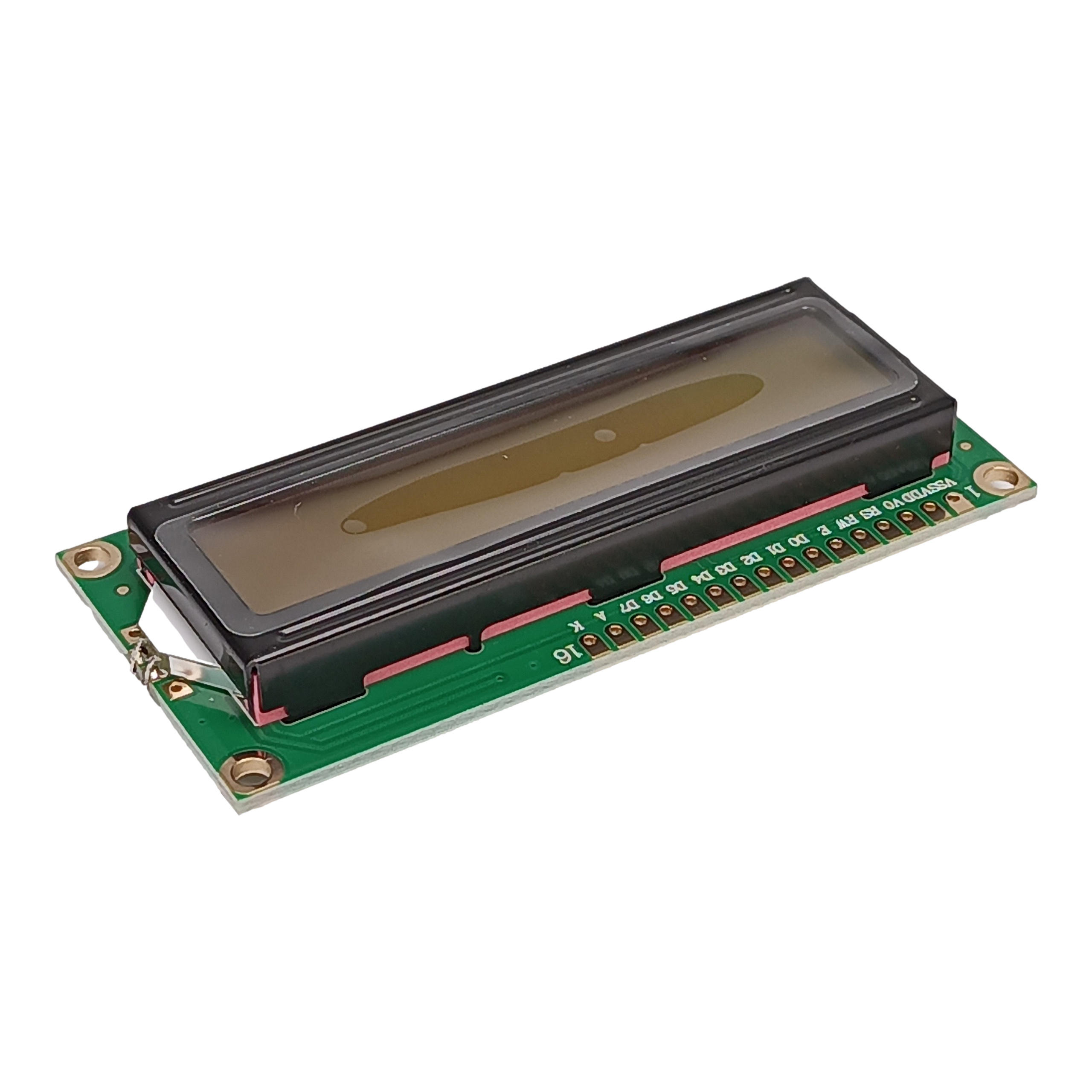

- Liczba pinów złącza: 16
- Zakres temperatur pracy: od -20°C do +70°C
- Wymiary płytki: ok. 86 x 36 x 13,5 mm
- Wymiary znaku: ok. 2,45 x 5,0 mm
- Podświetlenie: LED, sterowane przez piny LEDA (anoda) i LEDK (katoda)
- Możliwość definicji własnych znaków: tak (CGRAM w kontrolerze)
Zastosowanie
- Panele sterujące – zasilacze laboratoryjne, stacje lutownicze, sterowniki przekaźników.
- Systemy automatyki domowej – sterowniki oświetlenia, rolety, proste centrale alarmowe.
- Urządzenia pomiarowe – mierniki napięcia/prądu, termometry, higrometry, stacje pogodowe.
- Projekty edukacyjne – nauka programowania mikrokontrolerów z wizualnym podglądem wyników.
- Urządzenia mobilne – przenośne testery, loggery danych, liczniki rowerowe i warsztatowe.
- Makiety i prototypy – interfejs użytkownika w prototypach urządzeń przed wykonaniem finalnej elektroniki.
- Instalacje hobbystyczne – sterowniki akwariów, terrariów, systemów nawadniania.
Kompatybilność
- Arduino: UNO, Nano, Mega, Pro Mini i inne – obsługa m.in. przez bibliotekę LiquidCrystal.
- ESP8266 / ESP32: projekty IoT z wykorzystaniem konwertera poziomów (3,3 V ↔ 5 V) lub modułu I2C.
- STM32, NXP, PIC, AVR: bezpośrednia obsługa z portów GPIO w trybie 4‑bit lub 8‑bit.
- Moduły jednopłytkowe (np. Raspberry Pi): przez interfejs GPIO z odpowiednim sterownikiem i poziomami napięć lub przez konwerter I2C.
- Inne mikrokontrolery 5 V: praktycznie każdy układ z wystarczającą liczbą linii I/O i możliwością generowania sygnałów zgodnych z HD44780.
- Interfejs I2C (z dodatkowym konwerterem): możliwość ograniczenia liczby użytych pinów do SCL, SDA oraz zasilania.
