Wyświetlacz LCD 2x16 na HD44780 – czytelny interfejs i proste podłączenie

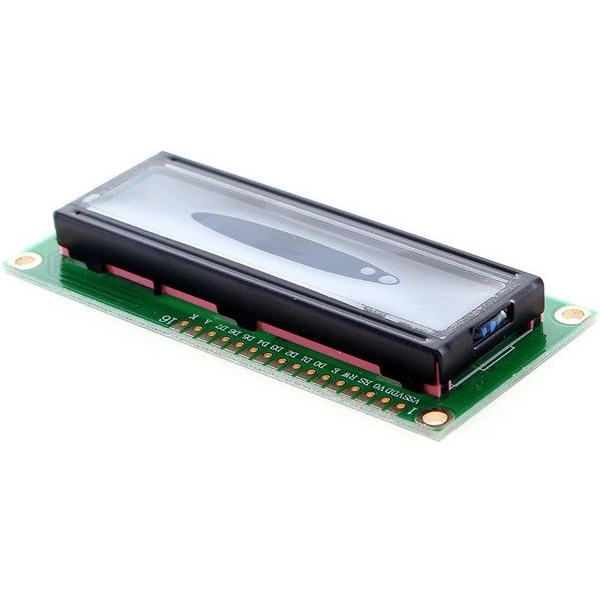

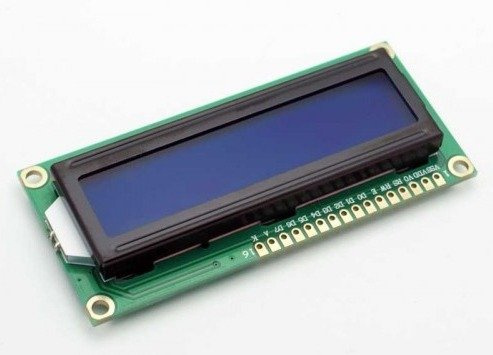

Wyświetlacz LCD 2x16 QC1602A to klasyczny moduł alfanumeryczny do projektów z mikrokontrolerami, pozwalający wyświetlić 2 linie po 16 znaków. Dzięki wbudowanemu sterownikowi zgodnemu z HD44780 moduł współpracuje z większością popularnych płytek DIY – od Arduino, przez STM32, po AVR i ESP z konwerterem poziomów.
Napięcie zasilania +5 V ułatwia wpięcie wyświetlacza bezpośrednio w typowe zasilanie logiki, dostępne w większości zestawów startowych. Moduł posiada standardowy raster 2,54 mm, co pozwala wygodnie wlutować goldpiny i montować go na płytkach stykowych lub PCB w swoich projektach.
W codziennym użyciu świetnie sprawdzi się jako prosty panel tekstowy w:
- termometrze pokojowym lub stacji pogodowej – jedna linia na temperaturę, druga na wilgotność,
- zasilaczu warsztatowym – napięcie i prąd wyjściowy prezentowane w czasie rzeczywistym,
- prostej centrali alarmowej – komunikaty o stanie czujników i uzbrojeniu systemu.
Niebieskie podświetlenie, białe znaki – wysoka czytelność w każdych warunkach
Kontrastowe niebieskie podświetlenie i białe znaki zapewniają bardzo dobrą czytelność nawet w ciemnych pomieszczeniach czy w warsztacie. Podświetlenie LED ma osobne wyprowadzenia LED A i LED K, co pozwala na jego niezależne sterowanie lub całkowite wyłączenie w aplikacjach bateryjnych.
Pin V0 umożliwia regulację kontrastu za pomocą potencjometru, dzięki czemu można dopasować wygląd tekstu do kąta patrzenia oraz oświetlenia otoczenia. Ma to znaczenie np. przy zabudowie wyświetlacza w obudowie z akrylu czy w panelu czołowym urządzenia.
Praktyczne zastosowania:
- budzik lub zegar NTP na Arduino – wyraźnie widoczny czas nawet z większej odległości,
- sterownik akwarium – odczyt temperatury wody i statusu oświetlenia,
- monitor CO₂ lub jakości powietrza – szybkie sprawdzenie aktualnych wartości parametru.

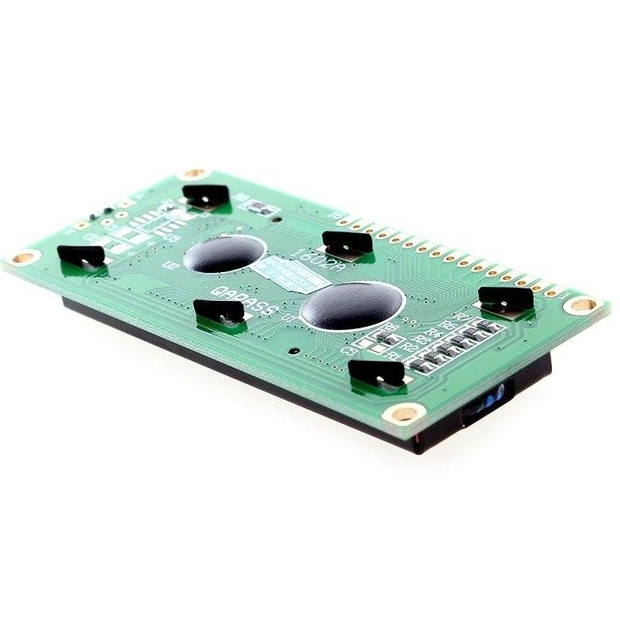

Elastyczne sterowanie: tryb 4‑bitowy i 8‑bitowy, z RW lub bez – oszczędzaj piny mikrokontrolera
Moduł umożliwia sterowanie w kilku konfiguracjach: 4‑bitowej i 8‑bitowej, zarówno z wykorzystaniem pinu RW (odczyt flagi zajętości), jak i z RW podłączonym na stałe do masy. W praktyce oznacza to, że możesz dobrać sposób komunikacji do swojego projektu – maksymalnie prosty lub maksymalnie szybki.
W trybie 4‑bit bez RW wykorzystujesz tylko 6 pinów GPIO (D4–D7, RS, E), co jest szczególnie wygodne przy małych mikrokontrolerach, gdzie liczba dostępnych wyprowadzeń jest ograniczona. Przy większych projektach możesz przejść na pełny tryb 8‑bit, zyskując szybszą wymianę danych kosztem kilku dodatkowych linii.
Praktyczne przykłady:
- mały projekt na Arduino Nano – tryb 4‑bit, aby zostawić wolne piny na czujniki,
- dedykowana płytka z AVR/STM32 – tryb 8‑bit dla szybszego odświeżania przy częstych aktualizacjach treści,
- panel testowy – włączony RW do diagnostyki i precyzyjnej kontroli komunikacji.
Obsługa z Arduino i I2C – szybki start dzięki gotowym bibliotekom

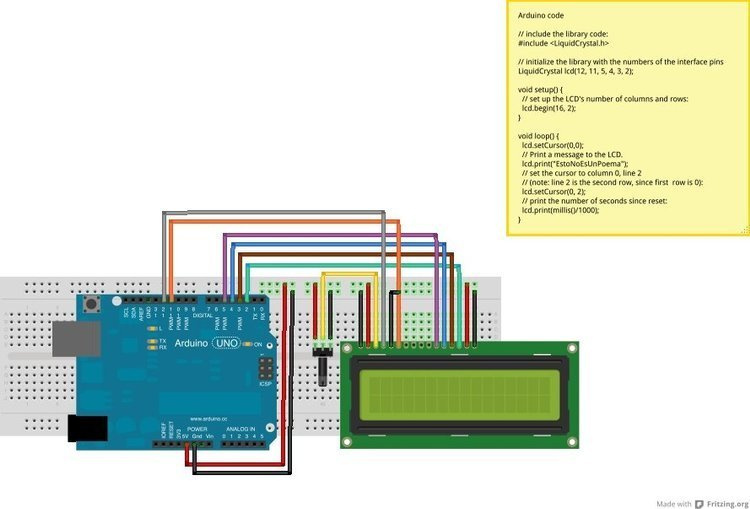

Dzięki zgodności z HD44780 wyświetlacz jest w pełni obsługiwany przez standardową bibliotekę LiquidCrystal w środowisku Arduino. Oznacza to, że do wyświetlenia pierwszego komunikatu wystarczy kilka linijek kodu, a w sieci znajdziesz dziesiątki gotowych przykładów i poradników.
Jeżeli potrzebujesz jeszcze większej oszczędności pinów, możesz zastosować zewnętrzny konwerter I2C–HD44780. Wtedy sterowanie wyświetlaczem sprowadza się do użycia tylko dwóch linii sygnałowych (SDA, SCL) oraz zasilania, co znakomicie upraszcza okablowanie i montaż.
Typowe scenariusze użycia:
- szybki prototyp na płytce stykowej – podłączenie bezpośrednio do pinów Arduino w trybie 4‑bit,
- złożony projekt IoT – komunikacja przez I2C, gdy większość pinów zajmują czujniki i moduły komunikacyjne,
- projekty edukacyjne – nauka obsługi LCD na bazie gotowych przykładów z biblioteki Arduino.
Stabilna praca i kompaktowe wymiary – idealny do obudów i paneli frontowych
Moduł ma wymiar ok. 86 × 36 × 13,5 mm, co ułatwia jego montaż w typowych obudowach DIY, panelach czołowych i obudowach akrylowych. Wymiary znaków 2,45 × 5,00 mm zapewniają dobrą widoczność tekstu przy zachowaniu niewielkich rozmiarów całego modułu.
Zakres temperatur pracy od -20°C do +70°C sprawia, że wyświetlacz może pracować zarówno w warunkach domowych, jak i w chłodniejszych lub cieplejszych pomieszczeniach warsztatowych. Średni pobór prądu ok. 10 mA (bez uwzględnienia podświetlenia) pomaga oszczędzać energię w projektach zasilanych z akumulatorów.
Przykładowe zastosowania montażowe:
- panel sterownika drukarki 3D – wyświetlanie temperatury głowicy, stołu i statusu wydruku,
- zabudowa w obudowie akrylowej jako centralny wyświetlacz projektu DIY,
- urządzenia pół-profesjonalne w warsztacie – sterownik pieca, regulator temperatury, licznik czasu pracy.
Możliwość definiowania własnych znaków – ikony, wskaźniki i prosta grafika znakowa
Sterownik zgodny z HD44780 pozwala na tworzenie własnych znaków (CGRAM), dzięki czemu możesz wyświetlać proste ikony lub wskaźniki słupkowe. To szczególnie przydatne, gdy chcesz w przejrzysty sposób pokazać poziom naładowania, moc, postęp lub stan urządzenia bez konieczności stosowania graficznego LCD.
Definiowanie znaków odbywa się programowo – wgrywasz do wyświetlacza matrycę 5×8 punktów i korzystasz z nich jak ze standardowych liter. Możesz w ten sposób zbudować np. mini wykres, animowany wskaźnik wczytywania lub ikony temperatury, wentylatora, kropli wody itd.
Praktyczne przykłady wykorzystania niestandardowych znaków:
- pasek postępu ładowania akumulatora w zasilaczu lub powerbanku DIY,
- ikony poziomu sygnału, Wi‑Fi lub stanu połączenia w urządzeniu IoT,
- wskaźnik temperatury w formie słupków zamiast samych wartości liczbowych.
Najważniejsze cechy i korzyści
- 2 linie po 16 znaków – komfortowe wyświetlanie komunikatów, menu i wartości pomiarowych.
- Sterownik zgodny z HD44780 – pełna kompatybilność z popularnymi bibliotekami (np. LiquidCrystal dla Arduino).
- Zasilanie 5 V – proste podłączenie do większości płytek rozwojowych i zasilaczy warsztatowych.
- Tryb 4‑bit i 8‑bit – możliwość wyboru między oszczędnością pinów a szybkością transmisji.
- Niebieskie podświetlenie LED i białe znaki – dobra czytelność w ciemnych i jasnych pomieszczeniach.
- Możliwość definiowania własnych znaków – tworzenie ikon, wskaźników i prostych grafik dla czytelniejszego interfejsu.
- Standardowy raster 2,54 mm – łatwe wlutowanie złączy i montaż na płytkach prototypowych.
- Szeroki zakres temperatur pracy (-20 do +70°C) – nadaje się do urządzeń domowych i warsztatowych.
- Niski pobór prądu (~10 mA) – korzystny w projektach z zasilaniem bateryjnym.
Specyfikacja techniczna
- Producent: abc-rc | bez marki
- Symbol produktu: 6181
- Rodzaj wyświetlacza: alfanumeryczny (2×16 znaków)
- Sterownik: kompatybilny z HD44780
- Zasilanie modułu: 5 V DC
- Średni pobór prądu: ok. 10 mA (bez intensywnego podświetlenia)
- Podświetlenie: LED, kolor niebieski
- Kolor znaków: biały
- Możliwość definiowania znaków użytkownika: tak (CGRAM)
- Tryby sterowania: 4‑bit z/bez odczytu flagi zajętości, 8‑bit z/bez odczytu flagi zajętości
- Interfejs równoległy: piny DB0–DB7, RS, RW, E
- Regulacja kontrastu: pin V0
- Podświetlenie – piny: LED A (+5 V), LED K (GND)
- Pin zasilania: VDD (+5 V)
- Pin masy: VSS (GND)
- Raster wyprowadzeń: 2,54 mm
- Wymiary modułu: ok. 86 × 36 × 13,5 mm
- Wymiary pojedynczego znaku: ok. 2,45 × 5,00 mm
- Zakres temperatur pracy: od -20°C do +70°C
- Stan: nowy
- Typ montażu: przewlekany (THT), brak informacji o wersji SMD
- Kod producenta: 6181
Zastosowanie
- Projekty z Arduino – wyświetlanie temperatury, wilgotności, czasu, statusu urządzeń.
- Panele sterujące drukarek 3D i CNC – prezentacja parametrów pracy, menu ustawień, komunikatów błędów.
- Domowa automatyka – sterowniki oświetlenia, systemy alarmowe, kontrolery ogrzewania.
- Urządzenia pomiarowe – multimetry DIY, mierniki pojemności, testery akumulatorów.
- Stacje pogodowe i sensory środowiskowe – odczyt temperatury, ciśnienia, wilgotności i jakości powietrza.
- Projekty edukacyjne – nauka programowania mikrokontrolerów, obsługi interfejsu równoległego, tworzenia menu.
- Panele frontowe urządzeń warsztatowych – zasilacze, sterowniki temperatury, liczniki czasu.
Kompatybilność
- Arduino: Uno, Nano, Mega, Pro Mini i inne modele 5 V (biblioteka LiquidCrystal oraz warianty pod I2C).
- Mikrokontrolery AVR: ATmega, ATtiny – z własnymi bibliotekami obsługi HD44780 w C/C++ lub asm.
- STM32 i inne ARM Cortex‑M: obsługa przez biblioteki HAL/LL oraz liczne biblioteki open‑source do HD44780.
- ESP8266 / ESP32: po zastosowaniu konwertera poziomów lub modułu I2C, biblioteki do LCD dostępne w środowisku Arduino i PlatformIO.
- Raspberry Pi: podłączenie przez GPIO w trybie równoległym lub z użyciem konwertera I2C.
- Inne systemy embedded: dowolne mikrokontrolery i sterowniki PLC wyposażone w linie GPIO 5 V lub z konwersją poziomów logicznych.
- Moduły I2C–HD44780: pełna współpraca z popularnymi nakładkami I2C do LCD 1602 (obsługa przez biblioteki LiquidCrystal_I2C i podobne).
