Kod produktu: 6311
  • Wyświetlacz LCD 4x20 - Niebieski - HD44780
  • Potrzebujesz **alfanumerycznego wyświetlacza LCD 4x20**? Nasz model z **niebieskim podświetleniem** jest kompatybilny z HD44780 i idealny do projektów z Arduino. **Łatwa obsługa** i **niski pobór prądu** sprawia
24,80 zł
brutto / szt.
Najniższa cena produktu w okresie 30 dni przed wprowadzeniem obniżki: / szt.
Cena regularna: / szt.
Możesz kupić także poprzez:
Zamów więcej, zapłać mniej!
14 dni na łatwy zwrot
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy
Po zakupie otrzymasz 2.48 pkt.

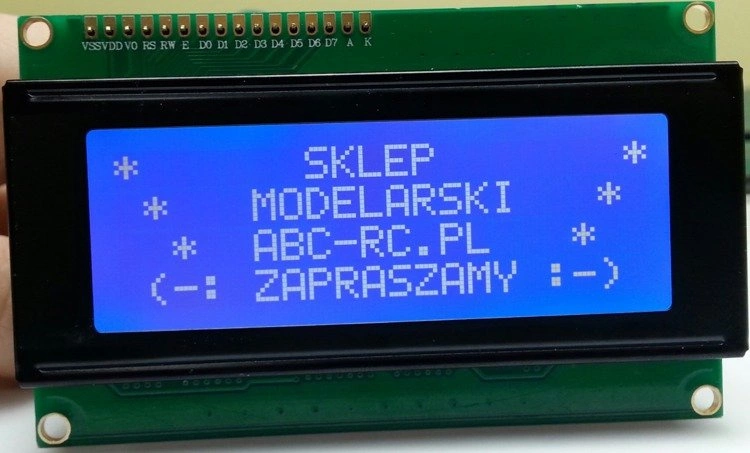

Alfanumeryczny wyświetlacz LCD 4x20 HD44780 - Blue LCD QC2004A

wyswietlacz lcd 4x20 hd44780

Uniwersalny alfanumeryczny wyświetlacz LCD 4x20 , zasilany napięciem 5 V.

Charakteryzuje się prostą obsługą, wysoką dostępnością oraz licznym wsparciem dla wielu mikrokontrolerów.
Dzięki bibliotekom można w łatwy sposób wyświetlacz podpiąć pod Arduino i wyświetlać napisy. Biblioteka daje możliwość wybrania kolumny i wiersza w którym ma zostać wyświetlony napis, czy też ciąg cyfr.
Dzięki czemu można wyświetlać bardzo wiele informacji w przejrzysty sposób.
Wyświetlacz jest nieodłącznym elementem w świecie elektroniki, ponieważ czasami projekt nie będzie w pobliżu komputera i nie będzie możliwości wyświetlenia informacji na jego ekranie.
Jeżeli wyświetlacz używa zbyt wielu pinów, to można dokupić konwerter I2C dzięki któremu LCD będzie podłączony dzięki 4 przewodom (zasilanie +, minus -, SCL i SDA).

Cechy produktu

  • Uniwersalny moduł wyświetlacza LCD alfanumerycznego 4x20 znaków.
  • Wyświetlacz LCD 4x20
  • Podświetlanie niebieskie
  • Znaki białe
  • Sterownik zgodny z HD44780.
  • Możliwość definiowania swoich znaków
  • W standardowym zestawie bibliotek i przykładowych programów pobieranych ze środowiskiem Arduino znajduje się biblioteka LiquidCrystal, która umożliwia obsługę wyświetlacza.
  • Sterowanie - Wyświetlaczem można sterować w trybach:
    • 8-bitowym bez odczytu flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy).
    • 8-bitowym z odczytem flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i trzy linie sterujące (RS, E, RW).
    • 4-bitowym z odczytem flagi zajętości- do transmisji potrzebne są cztery linie magistrali danych i trzy linie sterujące(RS, E, RW).
    • 4-bitowym bez odczytu flagi zajętości - do transmisji potrzebne są cztery linie magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy).

Nasz ekspert podpowiada

Wyświetlacz współpracuje z biblioteką liquid crystal, lecz potrzebne są następujące zmiany: Podpięcie pod mikrokontroler: RS - pin 12, RW - pin 14, E - pin 11, D4 - pin 7, D5 - pin 8, D6 - pin 9, D7 - pin 10.

Program od strony Arduino wygląda następująco:
ardu

Gdy do wyświetlacza mamy przylutowany konwerter I2C Sketch przedstawia się tak:

c

Dane techniczne

  • Zasilanie: 5V
  • Średni pobór prądu: 10 mA
  • Wymiary: 96x60x33,5
  • Wymiary znaku: 2,45 x 5,00 mm
  • Zakres temperatur pracy: od -20 do +70 °C

Wyprowadzenia złącza

  1. VSS Masa
  2. VDD Zasilanie +5V
  3. V0 Kontrast
  4. RS Wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych(wysoki)
  5. R/W Odczyt (stan niski) / Zapis (stan wysoki)
  6. E Odblokowanie wyświetlacza
  7. DB0
  8. DB1
  9. DB2
  10. DB3
  11. DB4
  12. DB5
  13. DB6
  14. DB7
  15. LED A Zasilanie podświetlania +5V
  16. LED K Masa podświetlania

Prezentacja wideo - Podłączamy LCD 1602 do Arduino - model z mniejszą ilością znaków

Przykład połączenia z mikrokontrolerem - Schemat przedstawia najprostszy sposób połączenia układu z dowolnym mikrokontrolerem przy pomocy interfejsu jednoprzewodowego.

Wyświetlacz LCD 2x16 HD44780

Instrukcja do Wyświetlacza LCD 2x16 HD44780

LCD-20x4b
