UNO R3 z mikrokontrolerem ATmega328 16 MHz, klon AVR kompatybilny z Arduino

UNO R3 z mikrokontrolerem ATmega328 16 MHz, klon AVR kompatybilny z Arduino

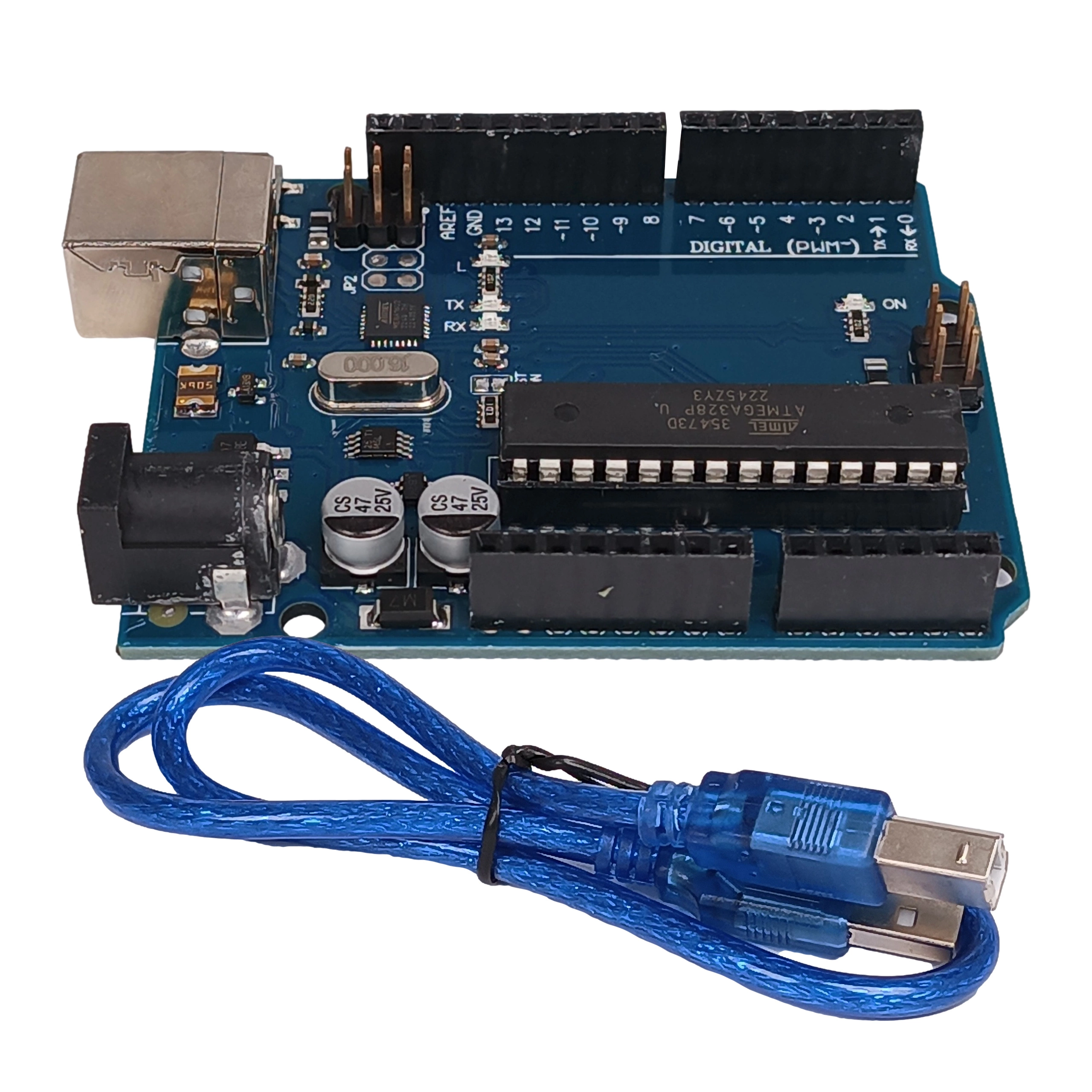

UNO R3 (klon) oparty na mikrokontrolerze ATmega328P to jedna z najczęściej wybieranych płytek rozwojowych kompatybilnych z platformą Arduino IDE. Dzięki otwartej architekturze i prostocie obsługi, znajduje zastosowanie zarówno w projektach edukacyjnych, jak i profesjonalnych.

🔧 Zastosowanie:

UNO R3 umożliwia tworzenie szerokiego zakresu projektów mikroprocesorowych, m.in.:

• sterowanie diodami LED, silnikami i serwomechanizmami,

• reakcja na zdarzenia (np. naciśnięcie przycisku, zmiana temperatury, ruch, światło),

• komunikacja z komputerem lub innymi urządzeniami,

• odczyt danych z czujników i podejmowanie decyzji w czasie rzeczywistym,

• sterowanie oświetleniem, automatyką, robotyką i systemami IoT.

Cechy modułu AVR UNO R3

• Moduł w pełni zgodny z Arduino Uno R3. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek.
• Moduł posiada:
• mikrokontroler ATmega328 - układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz
• 14 cyfrowych wejść/wyjść
• 6 kanałów PWM - np. do sterowania serwami / silnikami
• 6 wejść analogowych
• popularne interfejsy komunikacyjne
• złącze USB
• gniazdo zasilające DC
• przycisk RESET
• wyprowadzenia służące do podłączenia programatora AVR
• W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno.
• Moduł w większości kompatybilny z shieldami przeznaczonymi dla Duemilanowe oraz Diecimila
• Standardowo w moduł wgrany jest program BLINK LED 13 oraz bootloader

Dane techniczne

• Napięcie zasilania: 7 V do 12 V
• W pełni kompatybilny z Uno Rev3
• Mikrokontroler: ATmega328 - napięcie pracy 5V
• Maksymalna częstotliwość zegara: 16 MHz
• Pamięć SRAM: 2 kB
• Pamięć Flash: 32 kB 5kB zarezerwowane dla bootloadera
• Pamięć EEPROM: 1 kB
• Wejścia IN-OUT 14 w tym aż 6 PWM
• Wydajność prądowa pojedynczego pinu 40mA
• Ilość wejść analogowych: 6 kanałów przetwornika A/C
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Konektor: gniazdo USB
• Przylutowane złącze ISP
• Wymiary płytki: 75 x 54 x 15 mm
• Rozstaw pinów 2.54mm możliwość zamontowania w płytkach stykowych

Uwagi do konstrukcji i podłączenia

• Zasilanie:
  • Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator.
  • Przełączanie źródła zasilania odbywa się w sposób automatyczny.
  • Zasilacz podłączany jest do standardowego gniazda DC.
  • Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
• Wejścia/wyjścia:
  • Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
  • Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.
  • Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.
  • 6 wejść analogowych służy do pomiaru napięcia (do 5V!). Mogą one również służyć jako kolejne piny cyfrowe i w takim wypadku otrzymujemy dodatkowe piny cyfrowe.
• Programowanie:
  • Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.
  • Poprzez złącze ISCP do programowania można użyć Programatora PL2303
  • Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2

🧑‍💻 Dla kogo jest płytka UNO R3?

Płytka UNO R3 (kompatybilna z Arduino) to idealny wybór dla:

• początkujących – którzy chcą rozpocząć przygodę z elektroniką i mikrokontrolerami,

• uczniów i studentów – szukających taniej i funkcjonalnej platformy do nauki,

• hobbystów i majsterkowiczów – budujących projekty DIY bez konieczności lutowania.

Dzięki prostocie obsługi oraz bogactwu darmowych materiałów, UNO R3 pozwala zbudować niemal każde urządzenie elektroniczne, ograniczane jedynie Twoją wyobraźnią.

🔌 Co można stworzyć z UNO R3?

Łącząc UNO R3 z czujnikami i modułami, możesz zrealizować projekty takie jak:

• czujnik temperatury, wilgotności, dźwięku lub odległości,

• inteligentne oświetlenie LED,

• mini stacja pogodowa,

• sterowanie silnikami i serwami,

• komunikacja z komputerem, wyświetlanie danych, obsługa pilotów IR,

• i wiele więcej!

👨‍🏫 Nauka programowania z UNO R3

Nie musisz być programistą – język Arduino to uproszczona wersja C/C++, a pierwsze działające projekty można stworzyć w kilkanaście minut.

• Niski próg wejścia – wystarczy poznać podstawowe zasady programowania,

• Ogromna społeczność Open Hardware – dziesiątki tysięcy projektów i poradników,

• Materiały w języku polskim i angielskim – kursy wideo, artykuły, gotowe kody.

⚙️ Opis i funkcje płytki UNO R3 (klon)

UNO R3 to uniwersalna płytka rozwojowa z mikrokontrolerem ATmega328P, wyposażona w zestaw praktycznych elementów:

• Złącze USB – do połączenia z komputerem i programowania płytki,

• Zasilanie przez USB lub gniazdo DC (POWER) – możliwość pracy niezależnie od komputera,

• Przycisk RESET – restartuje program i uruchamia go od nowa,

• Diody LED ON i L:

  • LED ON – informuje o zasilaniu,

  • LED L (na pinie 13) – często wykorzystywana w testach i projektach,

• Piny zasilania POWER – dostarczają napięcie 3,3 V lub 5 V do modułów i czujników,

• Piny GND – masa („minus”) układu.

UNO R3 obsługuje popularne interfejsy komunikacyjne: UART, SPI, I2C – co czyni ją wyjątkowo wszechstronną platformą do nauki i tworzenia funkcjonalnych projektów.

Schemat płytki UNO R3

Materiały wideo
